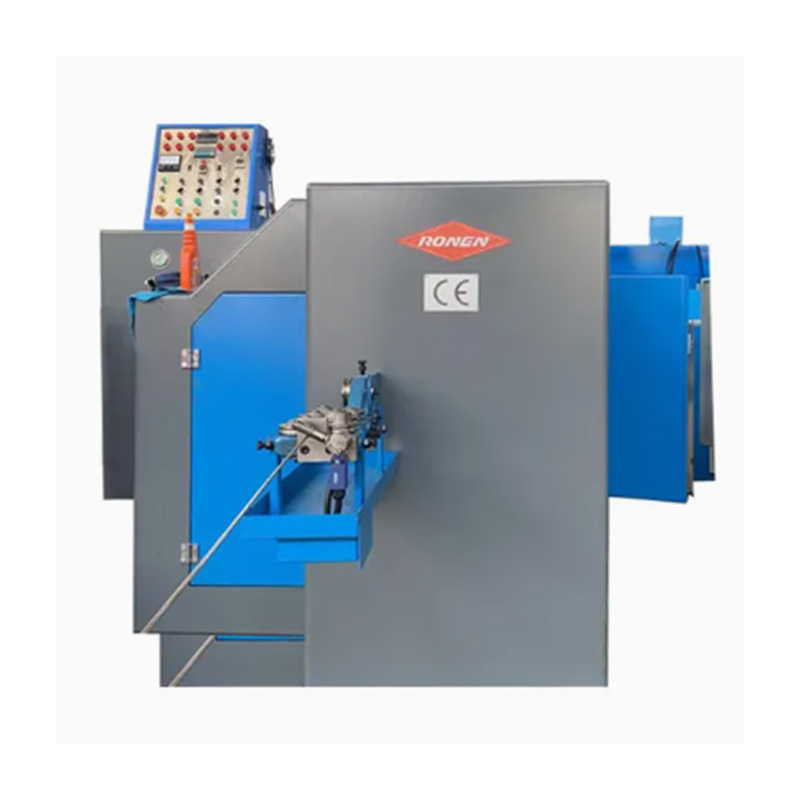

Ronen®5 Die 6 Station Bolt Former-ek torlojuen hutsuneen ekoizpena osatzen du sei urrats jarraian: alanbre-mozketa, estrusioa, burua konformatzea eta moztea. Ez du hornitzailerik behar ekipo edo osagai osagarriak bereizita erosteko. Kargatu alanbrea, ezarri zehaztapenak panelean eta makinak etengabe funtziona dezake.
5 Die 6 Station Bolt Former-ek bost molde-multzo eta ondoz ondoko sei lan-estazio erabiltzen ditu metalezko alanbrea hotzean estruitzeko bolt hutsune konplexu samarretan. Tamaina ezberdinetako hariak maneiatu ditzake eta pieza mailakatuekin eta forma bereziko buruekin torlojuak egiteko egokia da.
5 Die 6 Station Bolt Former torloju konplexuak edo tamaina handikoak fabrikatzeko bereziki diseinatutako goiburu hotzeko makina aurreratu bat da. Bost molde eta sei estazio erabiltzen ditu alanbre hutsean hainbat eragiketa egiteko. Estazio gehigarriek urrats gehigarriak ahalbidetzen dituzte, hala nola ertzak moztea, zuloak zulatzea edo hainbat prozesatze fin, eta makina sinpleek lortu ezin dituzten buru-geometria konplexuak sortzeko aukera ematen dute.
Prozesu hau alanbre-bobinak 5 Die 6 Station Bolt Former sartuz hasten da. Haria zuzentzeko makina baten bidez zuzentzen da lehenik, bihurguneak ezabatzeko, eta, ondoren, luzera zehatzetan moztu doitasun-makina baten bidez totxoak osatzeko. Totxoen koherentzia funtsezkoa da, beharrezkoa den metal bolumen zehatza ematen baitu ondorengo konformazio-etapa anitzetarako.
Bolt Former-eko geltoki anitzek eragiketa espezializatuak egin ditzakete. Honek barne hartzen ditu gidatzeko zirrikirako hasierako koskak sortzea, hagaxka-sekzioko hainbat zati estruitzea, erreba-materialak moztea eta, azkenik, buru-inguru osoa osatzea. Urratsez urratseko ikuspegi hau funtsezkoa da buru mota konplexuetarako.
5 Die 6 Station Bolt Former-en salmenta puntua da forma konplexuko torlojuak ekoitzi ditzakeela zehaztasun nahiko egonkorrarekin. Sei lan-postuek argi eta garbi zehaztu dituzte zereginak: 1. postua elikatzeko eta ebaketa egiteko, 2. postua hasiera batean buruaren forma osatzeko, 3. postua buruaren xehetasunak aldez aurretik estanpatzeko, 4. postua haga-zatiaren urratsak edo zirrikituak mekanizatzeko, 5. postua, burua eta hagatxoaren zatia zehatz-mehatz sakatzeko, eta 6. piezaren dimentsio bakoitza betetzeko.
| Eredua | Unitatea | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-130S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Forja estazioa | EZ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Forjatzeko indarra | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Gehienezko ebaki-dia | mm | Ø8 |
Ø10 |
Ø10 |
Ø12 |
Ø12 |
Ø15 |
Ø15 |
Ø15 |
| Gehienezko mozketaren luzera | mm |
80 |
80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Irteera-tasa | pz/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Trazua | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Ahari trazu nagusia | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Motor nagusiaren potentzia | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Orokorrean dims.of moztutako troquela | mm | Ø30x45L |
Ø35x50L |
Ø35x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø63x69L |
Ø63x69L |
| Orokorrean dims.of punch die | mm | Ø40x90L |
Ø45x90L |
Ø45x125L |
Ø53x115L |
Ø53x115L |
Ø60x130L |
Ø60x130L |
Ø60x229L |
| Orokorreko dims.die nagusiaren | mm | Ø50x85L |
Ø60x85L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x135L |
Ø86x190L |
Ø86x305L |
| Die zelaia | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Gutxi gorabehera.pisua | Tona | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Aplikatzeko torlojuaren diametroa | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Hutsaren luzera | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Orokorrean iluntzen da | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
