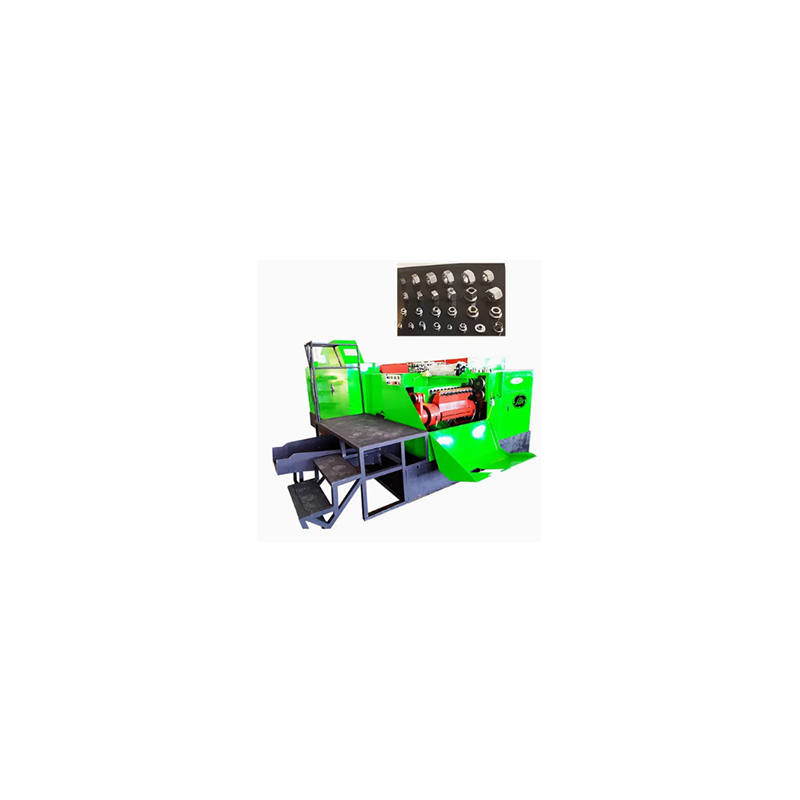

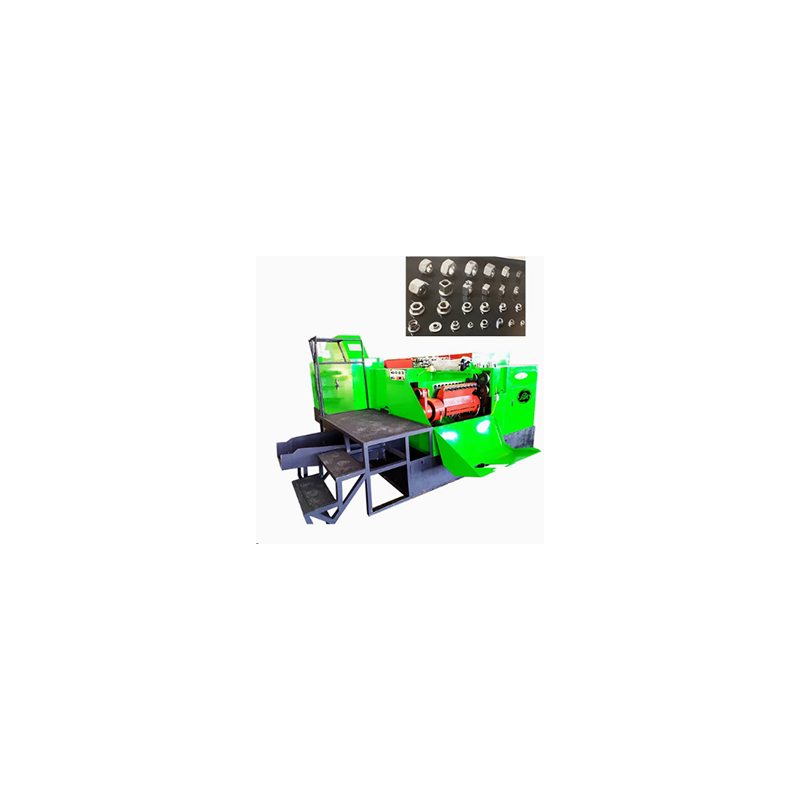

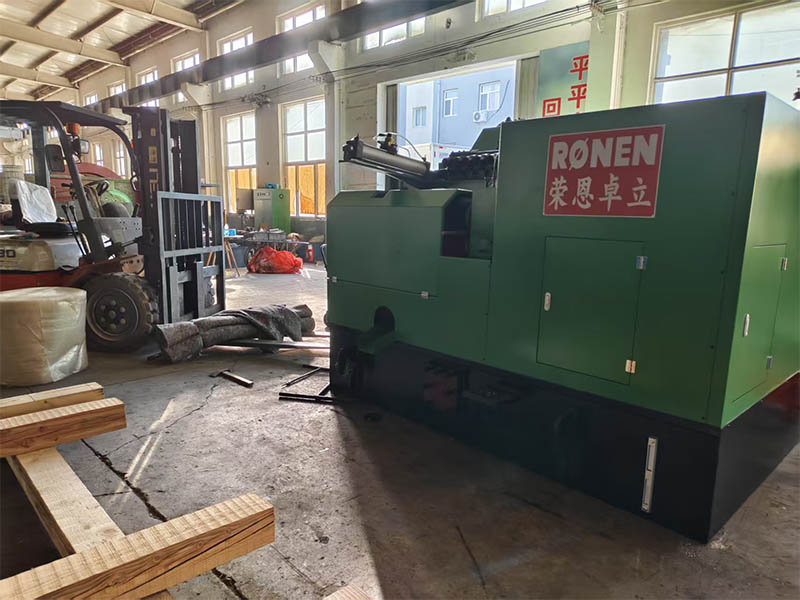

Ronen® Brang Flange Intxaur Makina, fabrikatzaileentzako irtenbide fidagarria da, metalezko hutsunea fluan intxaur batean eratzen du. Material zuria aldi berean sakatzen du, bridaren eta intxaur barneko hariak osatzeko. Fabrikatzaileentzat, egin behar duzun guztia lehengaia kargatu da, dimentsioak ezarri, eta konformazio prozesua osatuko du, askoz ere ekoizpen lan fluxuak.
Flange Intxaurrak eratzeko makina berariaz diseinatuta dago metalezko alanbre fruitu lehorrak prozesatzeko. Makina aldi berean eraztunaren ertza eta intxaur hexagonala aldi berean erauzi dezake. Flang Intxaurrak erabilgarri dauden zehaztapenak M4 eta M20 bitartekoak dira.
Flange Intxaurrak eratzeko makina hotz estrusio makina da, bridak fabrikatzeko diseinatuta. Altzairuzko alanbrea erabiltzen du, hutsuneetan mozten du eta, ondoren, molde eta zulaketa ugari erabiltzen ditu fruitu lehorrak eratzeko hotza egiteko. Prozesu honek intxaur azpian branka-antzeko juntadura integratua osatzen du eta automatikoki erdiko zuloa zulatzen du materiala berotu beharrik gabe.
Flange Intxaur eraketa makina bobina batekin hasten da. Makina desagertzerakoan alanbrea zuzentzen du zuzenketa mekanismoan, bihurguneak kentzeko. Ondoren, zehaztasun ebaketa-makinak alanbre zuzenak luzera zehatz baten hutsuneak mozten ditu. Hutsunaren bolumena funtsezkoa da, nahikoa metala eduki behar duelako, intxaur hexagonala eratzeko eta brida zabal zabalagoa osatzeko.
Makinaren funtzionamenduaren funtsezko etapa brida eratzea da. Zuloak hutsunea sakatzen du hexagonala baino zabalagoa den molde barrunbean. Horrek metala erradikalki kanpora mugitzea eragiten du, fruitu lehorraren behealdean errodadura zirkular gainazal laua osatuz. Bridaren diametroa eta lodiera moldeen diseinuak kontrolatzen ditu.
| Zehaztapen | Unitate | 11b | 14B | 17B | 19- 4 | 24b | 27b | Minmilb | 33b | 36b | 41b |
| Forjaketa geltokia | N0. | 6s / 7s | 6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
6s / 7s |
| Max Cut-off Dia | mm | 11 | 15 | 17 | 19 | 24 | 28 | 30 | 33 | 36 | 41 |
| Jaurtiketa luzea | mm | 20/04/40 | 20/04/40 | 24/40/60 | 25/02/40/60/80 | 30/60/80 | 30/03/60/80 | 30/03/60/80 | 40/60/80/100 | 50/60/80/100 | 50/60/80/100 |
| Hiltzen da | mm | 50 | 60 | 70 | 80 | 100 | 110 | 120 | 140 | 150 | 165 |
| Boterea forjatzea | Tona | 60 | 90 | 110 | 135 | 230 | 260 | 300 | 360 | 420 | 650 |
| Produkzioaren tamaina |
|
M3-M6 | M6-m10 | M8-m12 | M8-m14 | M10-M18 | M12-M18 | M14-M20 | M16-M22 | M18-M24 | M20-M27 |
| Ekoizpen | Min / PCak | 250 | 180 | 150 | 140 | 70 | 60 | 60 | 90 | 80 | 70 |
| Motor nagusia | Hig | 15 | 20 | 30 | 50 | 75 | 100 | 125 | 150 | 250 | 350 |
| Lubrifikazio motorra | Hig | 1.5 | 1.5 | 1.5 | 1,5 + 3 | 1,5 + 3 |
1,5 + 3 |
1,5 + 3 |
1,5 + 3 |
1,5 + 3 |
1,5 + 3 |
| Lubrifikatzaile | L | 700 | 1000 | 1100 | 1200 | 1700 | 2300 | 2000 | 2400 | 2400 | 2400 |
| Gutxi gorabehera | Tona | 4.5 | 8 | 11 | 14 | 25 | 38 | 42 | 45 | 70 | 73 |
Flange Intxaur Formatzeko makinaren ezaugarria bere moldeen diseinu sinplea da. Moldeak bereziki diseinatutako zirrikituak ditu, branka ertzari dagozkionak, eta horrek estrusio prozesuan zehar branka ertzaren lodiera eta diametroaren kontrol zehatza ahalbidetzen du. Makinaren estrusio-indarra egokitu daiteke, elikadura egonkorra da, eta alanbrearen ebaketa-luzeraren akatsa txikia da.
