Ronen® Cold Forging 3 Station Bolt Former Machine hornitzaileentzako ezinbesteko aktiboa da, forjaketa hotzeko hiru urratsen bidez torlojua osatzea: hutsunea apurtzea, burua moldatzea eta soberakina moztea. Kargatu altzairuzko alanbrea, ezarri geltokia eta makinak automatikoki funtzionatuko du.
Cold Forging 3 Station Bolt Former Machine-k estrusio-metodo hotza erabiltzen du metal-haria pixkanaka-pixkanaka bolt hutsetan eraldatzeko hiru estazio ezberdinen bidez. Hiru lantokiek erantzukizunak argi eta garbi zehaztuta zituzten, eta azken produktua buru osoa zuen bolt huts bat zen.
Cold Forging 3 Station Bolt Former Machine estazio anitzeko forjaketa hotzeko makina bat da, hiru prozesu jarraian zehar bolt-buruak osatzen dituena. Ebakitako alanbre hutsuneak hiru molde desberdinetara eramaten dira. Geltoki bakoitzean, puntzoiak hutsunea jotzen du, metala pixkanaka forjatuz eta azkenean torloju buru osoa osatuz. Estazio gutxiago dituzten makinekin alderatuta, honek torloju-buruen geometria konplexuagoak sor ditzake.

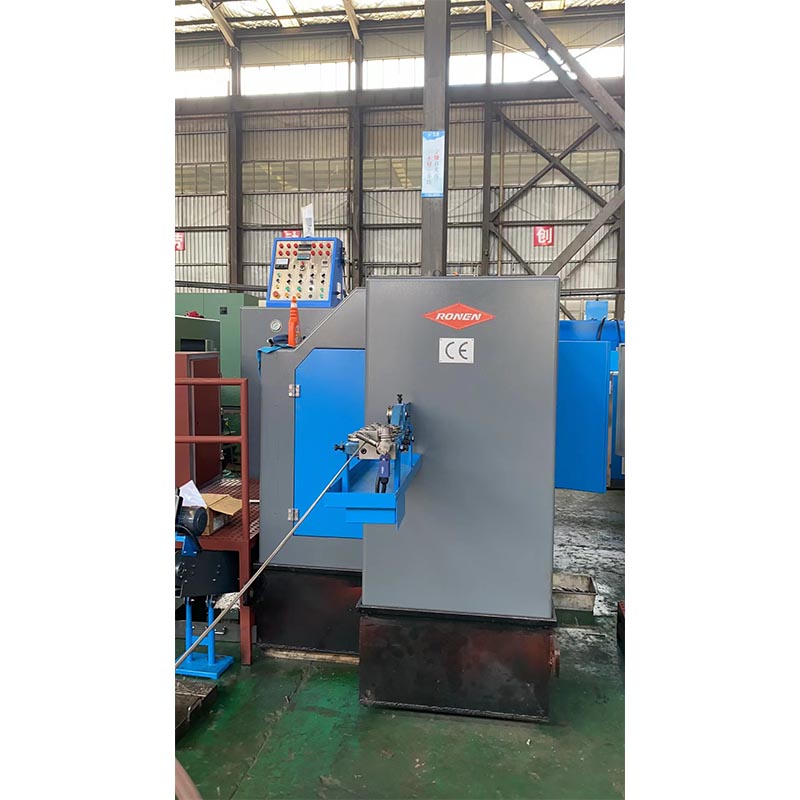

Lehenik eta behin, elikatu haria bobinatik Cold Forging 3 Station Bolt Former Machinera. Alanbrea zuzentzeko gailutik igarotzen da guztiz zuzena dela ziurtatzeko. Ondoren, luzera zehatzeko hutsuneetan mozten du zizaila-makinak. Hutsunen koherentzia oso garrantzitsua da, hiru konformazio faseetarako behar den metal kantitate zehatza eman baitezake.
Makinaren lehen geltokian, ebakitako hutsuneak puntzoiaren bidez sakatzen dira. Hasierako asaldura-prozesua hemen hasten da, metala hutsunearen mutur batean bilduz, aurrez eratutako oinarrizko forma zakarra osatzeko. Etapa honek hurrengo geltokietan moldaketa zehatzagoa egiteko prestatzen du.
| Eredua | Unitatea | RNBF-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Forja estazioa | EZ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Forjatzeko indarra | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Gehienezko ebaki-dia | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Gehienezko mozketaren luzera | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Irteera-tasa | pz/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.P.Trazua | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Trazua | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Ahari trazu nagusia | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Motor nagusiaren potentzia | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Orokorrean dims.of moztutako troquela | mm | ø30x45L | ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Orokorrean dims.of punch die | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Orokorreko dims.die nagusiaren | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Die zelaia | mm | 60 | 70 | 70 | 90 | 94 | 110 |
110 |
110 |
| Gutxi gorabehera.pisua | Tona | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Aplikatzeko torlojuaren diametroa | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 8-12.7 | 8-12.7 |
| Hutsaren luzera | mm | 10-65 | 10-65 | 15-90 | 15-100 | 20-152 | 20-100 | 20-160 | 50-220 |
| Orokorrean iluntzen da | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Cold Forging 3 Station Bolt Former Machineren ezaugarria bere lan-posizioak erregulagarriak direla eta moldagarritasun handia duela da. Lanpostu bakoitzean aplikatzen den presioa eta moldearen posizioa modu independentean doi daitezke. Moldea zatitutako motakoa da eta ez du ordezkapen osoa behar, horrela moldearen kostua aurrezten da.
