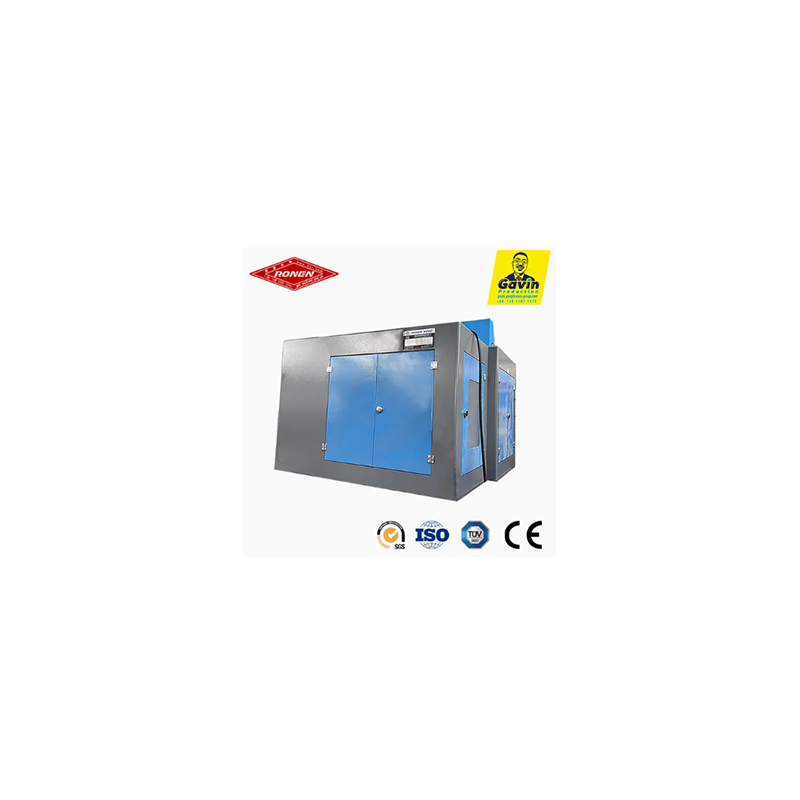

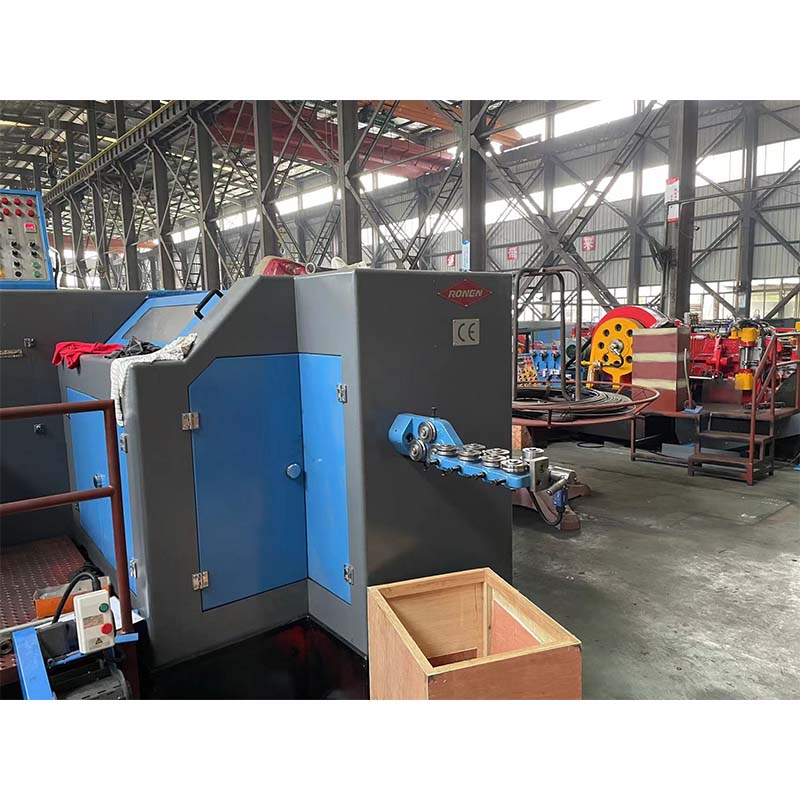

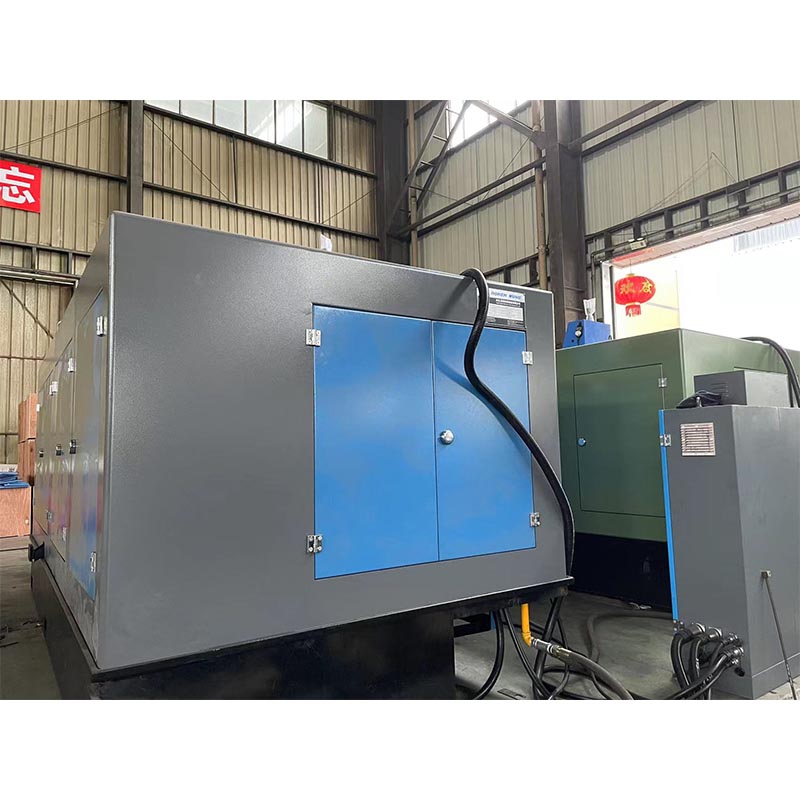

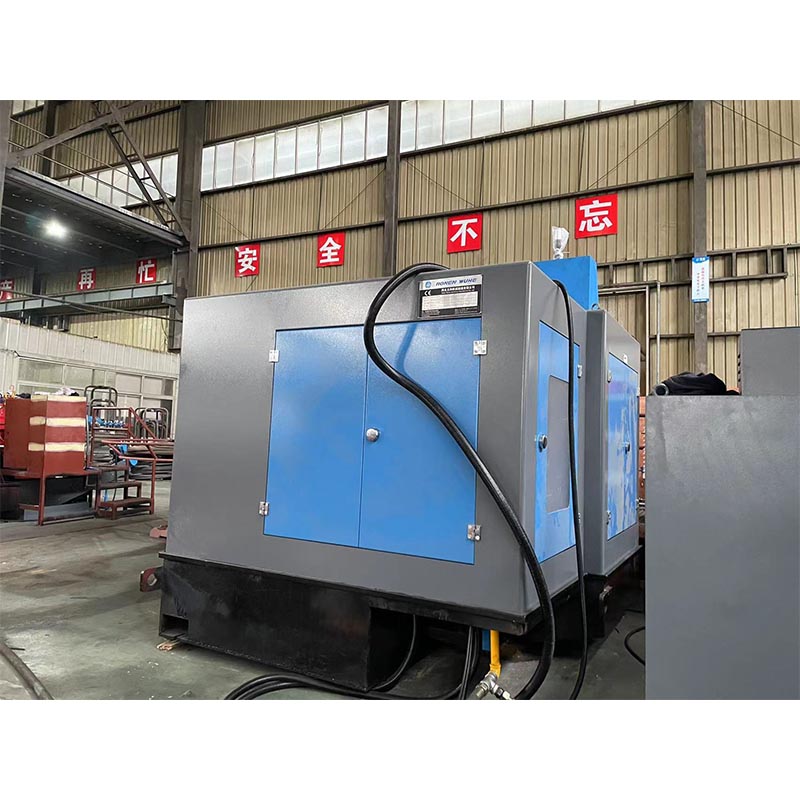

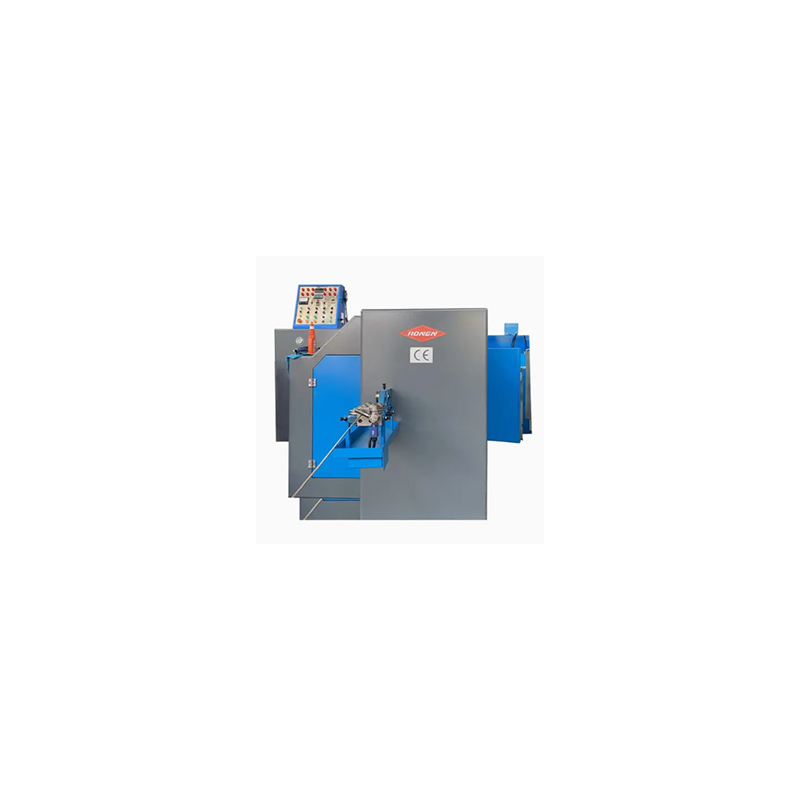

Ronen® Cold Forging 7 Station Bolt Former Machinek torlojua fabrikatzeko prozesu osoa osatzen du produkzio-lerro bakarrean: alanbreen elikadura, iraultzea, burua konformatzea, moztea eta aurre-haria egitea, guztira zazpi estaziorekin. Ez dago lehengaiak makinen artean mugitu beharrik.
Cold Forging 7 Station Bolt Former Machinek metalezko alanbrea doitasun handiko bolt hutsetan bihurtzen du segidako zazpi estrusio-prozesu hotzean. Diametro ezberdinetako hariak maneiatu ditzake eta doitasun eta indar handiko eskakizunak betetzen dituzten torlojuak ekoitzi ditzake.
Cold Forging 7 Station Bolt Former Machine hotzeko forjatze makina sofistikatua da, buru konplexuak edo tamaina handiagokoak dituzten torlojuak fabrikatzeko bereziki diseinatua. Zazpi forjatze prozesu jarraian egiten ditu alanbre totxo bakarrean. Etapa anitzeko prozesu honek metalen desplazamendu garrantzitsua ahalbidetzen du eta ezaugarri konplexuak sortzea ahalbidetzen du, esate baterako, disko sakoneko zirrikituak edo buru azpian dauden zirrikituak.
Bolt Former Machineren zazpi estazioek funtzio desberdinak dituzte: 1. geltokia elikatzeko eta ebakitzeko da; 2. geltokia hasiera batean buru forma osatzeko da; 3. geltokia burua aurrez forjatzeko da; 4. geltokia buruari zehaztasunez moldatzeko da; 5. geltokia haga zatiaren urratsa osatzeko da; 6. estazioa hagatxoaren zatia moldatzeko da; eta 7. geltokia azken akaberarako da. Prozesu osoa automatikoki burutzen da.
Cold Forging 7 Station Bolt Former Makinak alanbre elikadura eta ebaketa sistema oso zehatza behar du. Alanbrea guztiz zuzendu behar da luzera zehatzeko hutsuneetan moztu aurretik. Hutsuneko bolumen koherentea funtsezkoa da, materiala konformazio fase anitzetan banatuko delako azken akatsik gabeko buruaren forma lortzeko.
| Eredua | Unitatea | RNBG-63S | RNBF-83S | RNBF-83SL | RNBF-103S | RNBF-103L | RNBF-133S | RNBF-133SL | RNBF-133L |
| Forja estazioa | EZ. | 3 | 3 | 3 | 3 | 3 | 3 | 3 | 3 |
| Forjatzeko indarra | Kgf | 35.000 | 60.000 | 60.000 | 80.000 | 80.000 | 115.000 | 120.000 | 120.000 |
| Gehienezko ebaki-dia | mm | ø8 | ø10 | ø10 |
ø12 |
ø12 |
ø15 |
ø15 |
ø15 |
| Max.cui-off luzera | mm | 80 | 80 | 115 | 135 | 185 | 145 | 190 | 265 |
| Irteera-tasa | pz/min | 150-240 | 130-200 | 120-190 | 100-160 | 85-140 | 90-160 | 80-120 | 60-100 |
| P.K.O.Stroke | mm | 12 | 15 | 18 | 30 | 30 | 30 | 40 | 40 |
| K.O.Trazua | mm | 70 | 70 | 92 | 118 | 160 | 110 | 175 | 225 |
| Ahari trazu nagusia | mm | 110 | 110 | 160 | 190 | 262 | 190 | 270 | 380 |
| Motor nagusiaren potentzia | Kw | 11 | 15 | 18.5 | 22 | 22 | 30 | 37 | 37 |
| Orokorrean dims.of moztutako troquela | mm | ø30x45L |
ø35x50L |
ø35x50L |
ø45x59L |
ø45x59L |
ø63x69L |
ø63x69L |
ø63x69L |
| Orokorrean dims.of punch die | mm | ø40x90L |
ø45x90L |
ø45x125L |
ø53x115L |
ø53x115L |
ø60x130L |
ø60x130L |
ø60x229L |
| Orokorreko dims.die nagusiaren | mm | ø50x85L |
ø60x85L |
ø60x130L |
ø75x135L |
ø75x185L |
ø86x135L |
ø86x190L |
ø86x305L |
| Die zelaia | mm | 60 | 70 | 70 | 90 | 94 | 110 | 110 | 110 |
| Gutxi gorabehera.pisua | Tona | 6.5 | 11.5 | 12 | 15 | 19.5 | 20 | 26 | 31 |
| Aplikatzeko torlojuaren diametroa | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 |
8-12.7 |
8-12.7 |
| Hutsaren luzera | mm | 10-65 | 10-65 | 15-90 | 15-110 | 20-152 | 20-100 | 20-160 | 50-220 |
| Orokorrean iluntzen da | mm | 5300*2900*2300 | 6000*3100*2500 | 6500*3100*2500 | 7400*3500*2800 | 9000*3400*2900 | 7400*3500*2800 | 10000*3690*2900 | 10000*3690*3000 |
Cold Forging 7 Station Bolt Former Machineren oinarrizko salmenta puntua "estazio anitzeko urratsez urrats prozesatzea" da, eta horrek egiturazko torloju konplexuak ekoiztea ahalbidetzen du zehaztasun oso handiarekin. Bere zazpi lanpostuek pixkanaka moldatzen eta hobetzen dute, xehetasun guztiak behar bezala antolatuta daudela ziurtatuz. Buruaren eta ardatzaren arteko zentrokidetasuna oso ona da.
