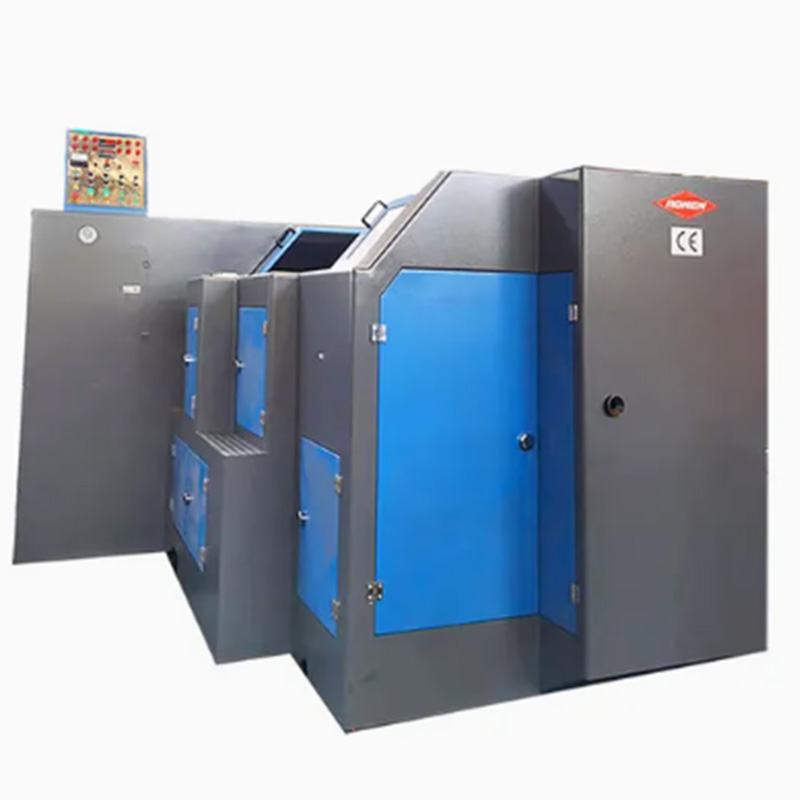

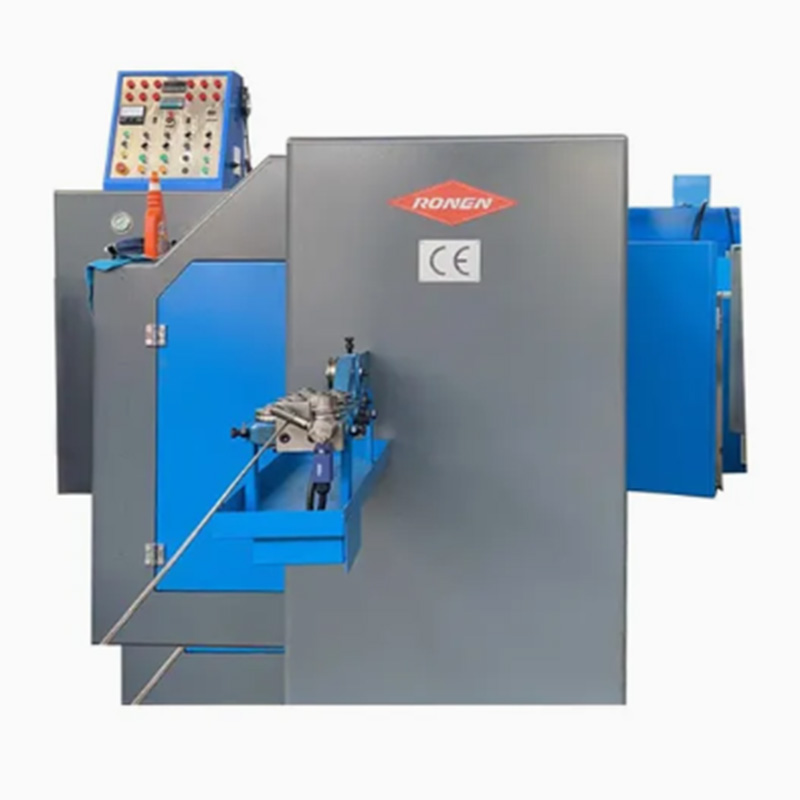

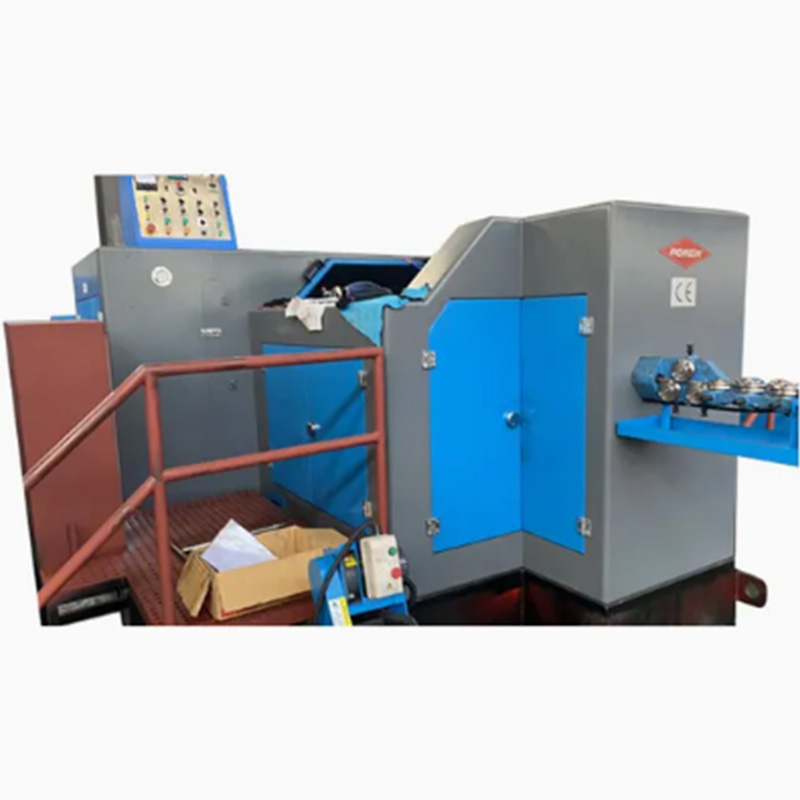

Ronen® hornitzaileak 4 Die 4 Station Bolt Former eskaintzen du, torloju hutsa lau urratsetan osatzen duena: lehen urratsa alanbrea moztea da, bigarren urratsa hutsunea luzatzea, hirugarren urratsa torlojuaren burua moldatzea eta laugarren urratsa gehiegizko piezak moztea da. Ez dago lehengaiak mugitu beharrik.
4 Die 4 Station Bolt Former-ek lau estazio bereizi eta dagozkion moldeak erabiltzen ditu metalezko haria hotz-hiltzeko bolt hutsuneetan. Torlojuak fabrikatzen ditu metala lau konformazio fasetan zehar bultzatuz. Metal-harria mutur batetik sartzen da, mozten da eta, ondoren, lan-estazio bakoitzetik igarotzen da.
Jarri alanbre biribil bat torloju-formatzailean eta konformazio-prozesua has daiteke. Makinak automatikoki alanbre zati bat mozten du eta lau estazioetara elikatzen du. Geldialdi bakoitzean, tresna batek metalaren gainean sakatzen du, bere forma aldatuz eta alanbre sinplea torloju konplexu batean bihurtuz.
4 Die 4 Station Bolt Former-ek forjaketa hotzeko prozesu bat erabiltzen du, metala berotzeko beharrik gabe moldatzea ahalbidetuz. Metalaren barne egitura konprimitu eta birmoldatzen den heinean, azken produktu sendoagoa lortzen da. Modu honetan fabrikatutako finkagailuak oso sendoak eta iraunkorrak dira.

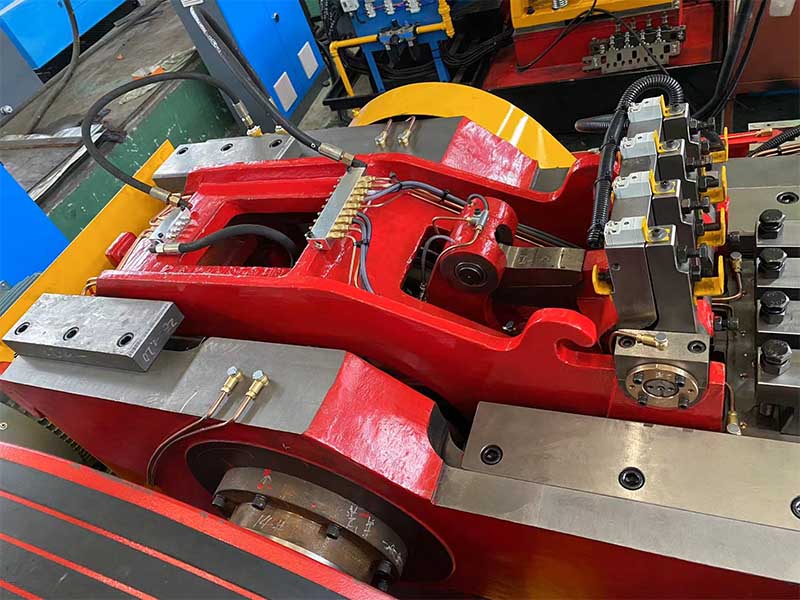

Bolt-aren osagai nagusietako bat transferentzia-hatza da. Osagai honek amaitu gabeko torlojuak jasotzen ditu eta zehatz-mehatz mugitzen ditu geltoki batetik bestera. Mekanismo hori behar bezala lerrokatzen ez bada, torlojuak ez dira behar bezala osatuko. Bere prozesu-fluxua progresiboa da. Lehenengo geltokia burua osatzen has daiteke, hurrengo geltokia buru eraketa osatzen du, beste estazio batek punta prozesatzen du eta azken geltokia hariak prozesatzen hasten da.
| Eredua | Unitatea | RNBP-65S | RNBP-85S | RNBP-105S | RNBP-135L | RNBP-135L | RNBP-135LL | RNBP-165S |
| Forja estazioa | EZ. | 5 | 5 | 5 | 5 | 5 | 5 | 5 |
| Forjatzeko indarra | Kgf | 45.000 | 80.000 | 90.000 | 90.000 | 130.000 | 135.000 | 220.000 |
| Gehienezko ebaki-dia | mm | Ø8 | Ø10 |
Ø15 |
Ø15 |
Ø16 |
Ø16 |
Ø23 |
| Gehienezko mozketaren luzera | mm | 105 | 115 | 135 | 185 | 190 | 265 | 190 |
| Irteera-tasa | pz/min | 100-160 | 90-145 | 85-130 | 70-120 | 60-100 | 40-70 | 55-95 |
| P.K.O. Trazua | mm | 45 | 25 | 35 | 40 | 45 | 60 | 45 |
| K.O. Trazua | mm | 90 | 92 | 118 | 160 | 175 | 225 | 178 |
| Ahari trazu nagusia | mm | 136 | 160 | 190 | 262 | 270 | 380 | 274 |
| Motor nagusiaren potentzia | Kw | 15 | 22 | 30 | 30 | 37 | 45 | 55 |
| Orokorrean iluntzen da. moztutako hilarena | mm | Ø30x45L | Ø50x50L |
Ø45x59L |
Ø45x59L |
Ø63x69L |
Ø58x69L |
Ø75x100L |
| Orokorrean iluntzen da. zulatu-hilaren | mm | Ø40x90L |
Ø45x125L |
Ø53x115L |
Ø53x115l |
Ø60x130L |
Ø60x229l |
Ø75x185l |
| Orokorrean iluntzen da. trokel nagusiarena | mm | Ø50x110L |
Ø60x130L |
Ø75x135L |
Ø75x185L |
Ø86x190L |
Ø86x305L |
Ø108x200L |
| Die zelaia | mm | 60 | 80 | 90 | 94 | 110 | 110 | 129 |
| Gutxi gorabehera. pisua | Tona | 10 | 17 | 20 | 24 | 31 | 38 | 52 |
| Aplikatzeko torlojuaren diametroa | mm | 3-6 | 5-8 | 6-10 | 6-10 | 8-12.7 | 8-12.7 | 10-16 |
| Hutsaren luzera | mm | 10-80 | 15-90 | 15-110 | 20-152 | 20-160 | 40-220 | 20-160 |
| Orokorrean iluntzen da | mm | 5500*3300*2400 | 6500*3500*2500 | 7400*3700*2800 | 9000*3800*2900 | 10000*4000*2900 | 11800*4100*3200 | 12600*5100*2800 |
4 Die 4 Station Bolt Former-en ezaugarria da lan-postuak ondo koordinatuta daudela eta moldearen ordezkapena azkarra dela. Lau postuen mugimenduak lotura mekanikoen bidez koordinatzen dira zehatz. Aurreko lantokia prozesatzen amaitzen duenean, pieza automatikoki hurrengora mugitzen da oker lerrokatu edo geldirik gabe.
